安徽大學體育館呈鉆石造型，屋蓋平面為正六邊形，結構跨度87.8mm，屋檐向外懸挑6m。屋蓋中央設置六邊形的玻璃采光頂，其外接圓直徑為24m。屋蓋下部為鋼筋混凝土框架結構，30根圓形截面柱子均勻分布在六條邊上，作為上部鋼結構屋蓋的支承。根據建筑幾何條件與下部結構可提供的支承條件，屋蓋結構采用了單層網殼與張弦結構雜交形成的弦支穹頂結構體系。該結構是國內首個大跨度弦支穹頂工程。

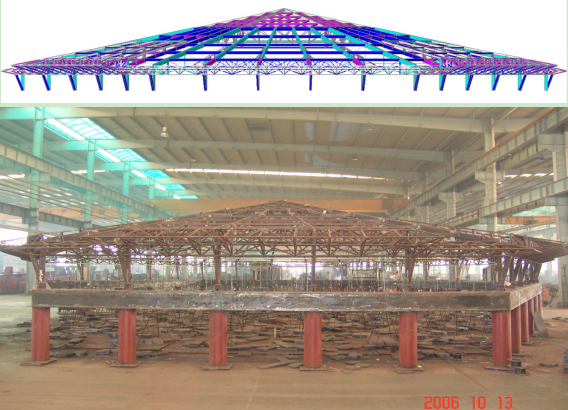

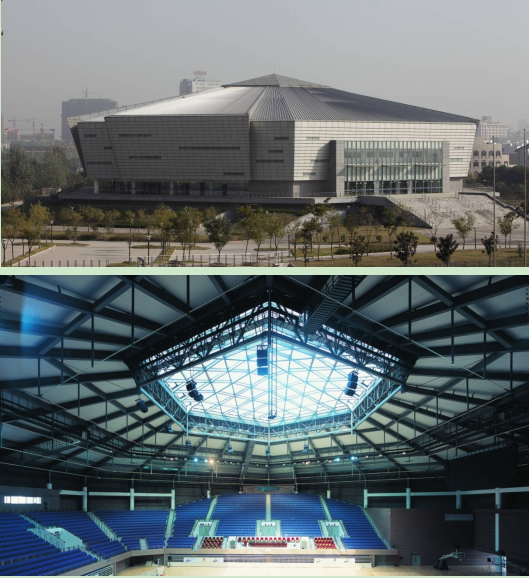

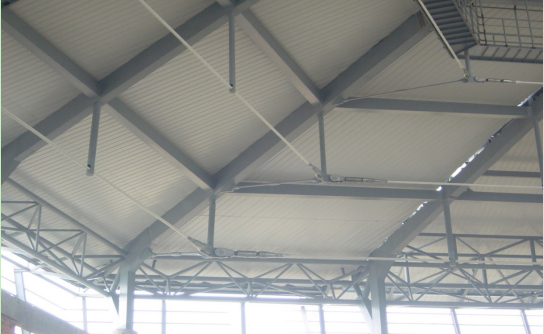

場景展示：

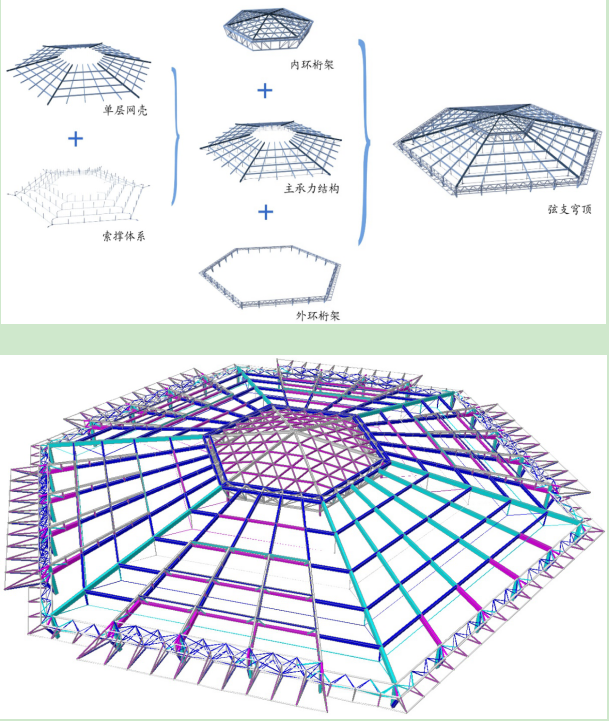

該結構在屋脊處對稱布置了六道主脊梁，將屋面分為六個區格，在每個區格內布置徑向和環向梁形成次結構。沿脊梁從外向內布置了五道環索、斜拉索以及連接脊梁與拉索的撐桿，與屋面單層網殼共同形成了自平衡的預張力結構體系。斜索的水平分力與環索軸力相平衡，其豎向分力則通過撐桿對上部結構實施反拱卸載；斜索的水平分力大大減小了拱形網殼向外的水平推力。撐桿高度為2.7m～3.6m，由外到內均勻遞增，在滿足結構受力要求的前提下，配合建筑設計意圖，盡可能減小撐桿高度，增加室內凈空、減小構件陰影，充分發揮采光頂?shù)淖匀徊晒庑Ч?。在采光頂周圍以及結構外緣分別布置一道環向空間桁架，以增強結構整體性，協調各區格內構件的變形與受力。
