3D3S 軟件應用常見問題
問題 人字柱變電塔架選擇變電規(guī)范驗算死機的原因
軟件
桁架模塊
操作類型
設計驗算
難度
中級

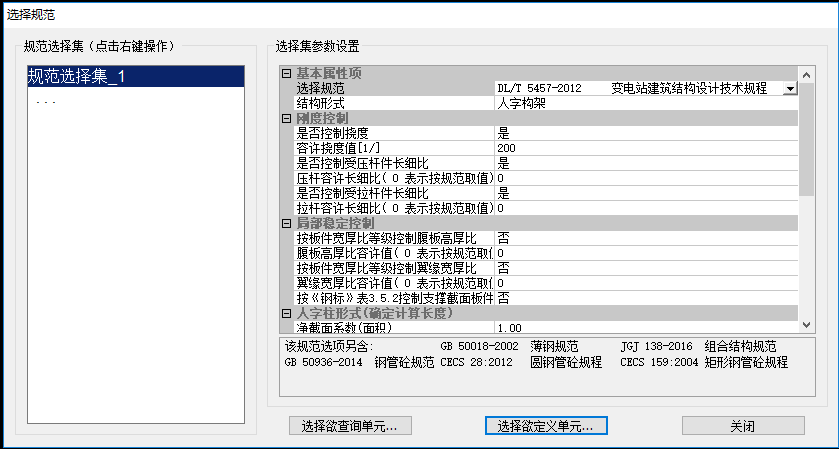

軟件套用《變電站建筑結構設計技術規(guī)程》進行設計驗算的時候會讀取模型 的結構組。每個單獨的人字柱，桁架梁都定為單獨的一個機構組。

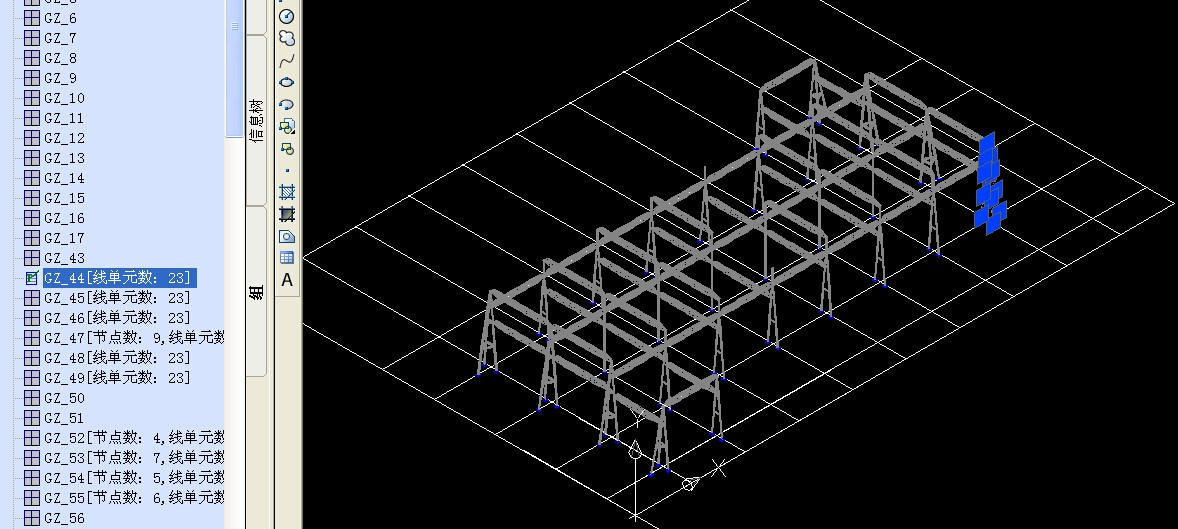

檢查每個結構組的構件是不是對的。右鍵結構組名稱，選擇，看選擇的塔柱 或者桁架構件是不是完整，有沒有其他組的構件被選中。
如果該結構組不完整，則右鍵結構組點添加單元命令。選擇結構族中未選中 的桿件。

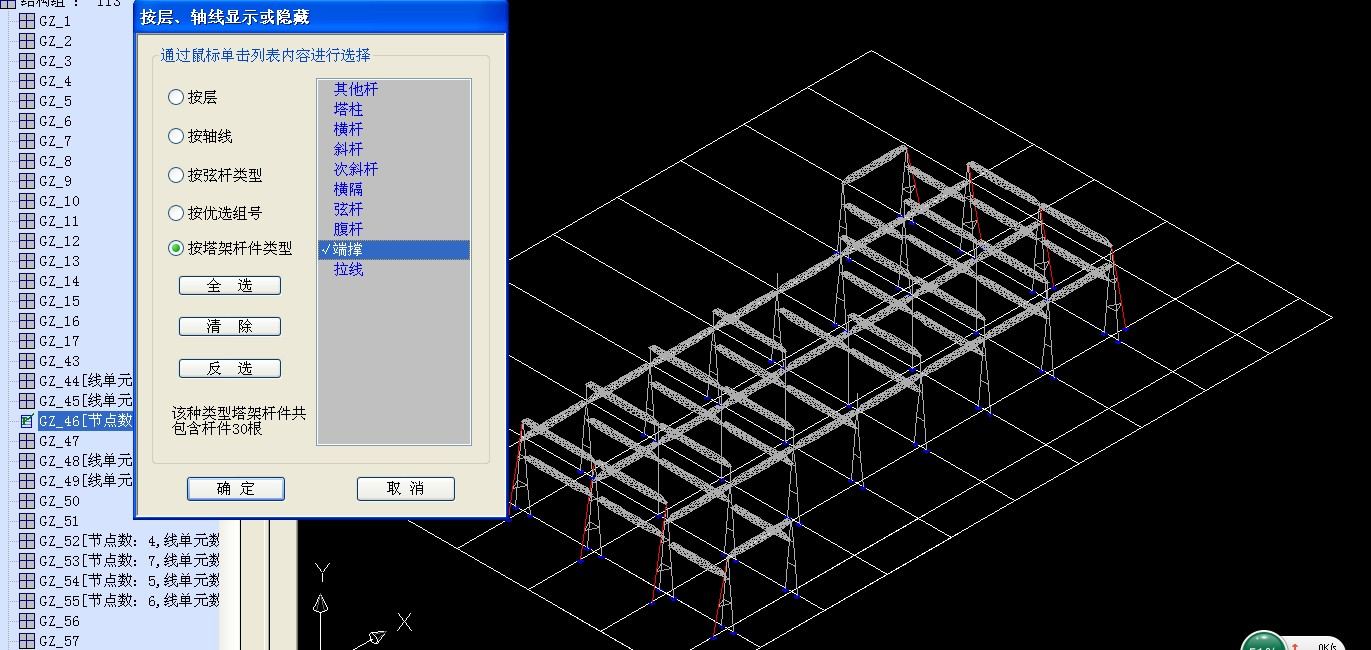

把所有的人字柱和桁架梁都檢查一遍。對單管柱不定義結構組。 檢查端撐桿件是不是被定義好

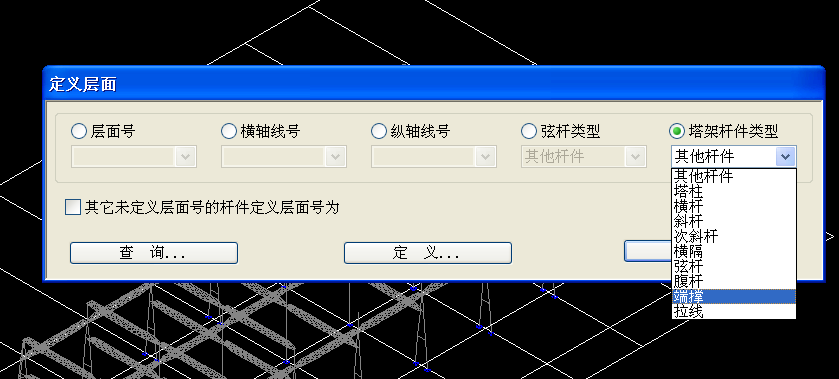

對沒定義的端撐，用構件屬性-定義層號或軸線號，塔架桿件類型進行定義。
只有正確的定義了結構組及端撐的模型才能按照《變電站建筑結構設計技術規(guī) 程》進行正確的驗算。
