3D3S 軟件應用常見問題
問題 怎樣實現檁條單獨設計
軟件
廠房模塊
操作類型
圍護結構設計
難度
中級
功能概述：
無主結構，直接根據檁條受力荷載進行檁條的單獨設計，需要采用廠房模塊進行設計，操作步驟如下：

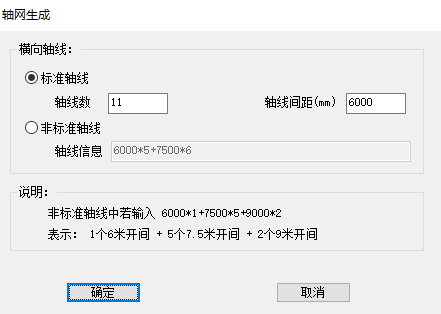

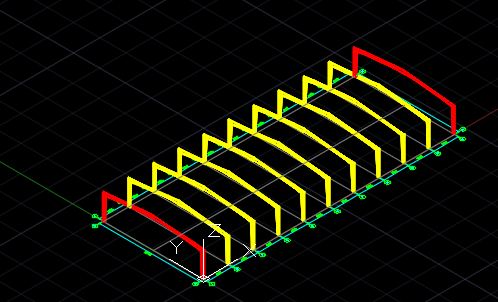

1）按照廠房模塊的操作步驟，直接按照默認參數設定軸線及鋼架模板，在所有軸線上布置統一主鋼架，如下圖：

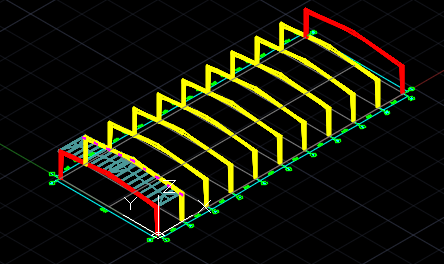

2）圍護結構主菜單下，布置圍護結構——任選兩榀主鋼架布置屋檁，采用默認參數，布置圖如下所示，結構中已有檁條。

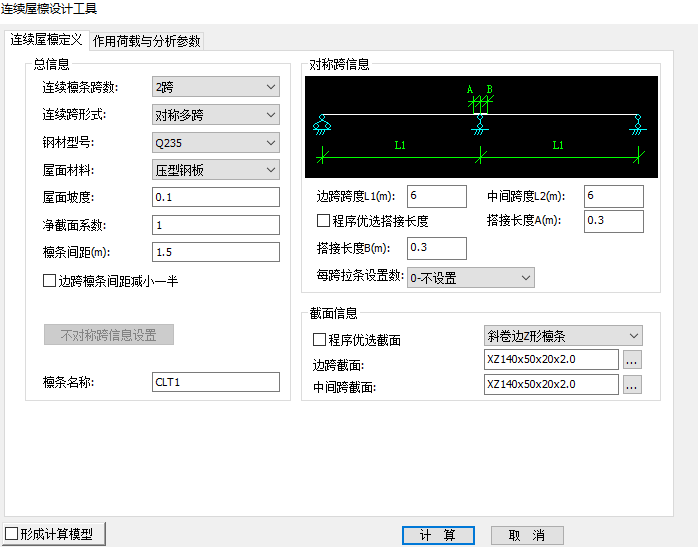

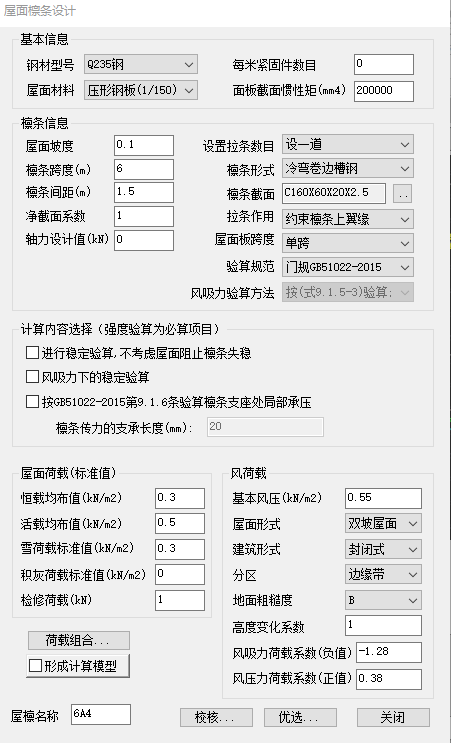

3）按照自己的設計要求，點擊圍護結構計算菜單中的簡支屋檁或者連續屋檁命令，選擇任意一根檁條，出現下面對話框，最后將自己的設計參數填入以下對話框進行校核或優選即可，設計完可自動生成計算書。
