3D3S 軟件應用常見問題
問題 怎樣添加只壓支座
軟件
通用
操作類型
結構建模
難度
中級
軟件目前的支座假定模擬中有如下支座形式，可以實現固定支座、固鉸支座、滑移支座、彈簧支座、強制支座位移及間隙支座的模擬，但對于腳手架支撐、千斤頂支撐等的只提供結構壓力支撐的支座形式，下圖無法模擬。因此若要采用只壓支座，可采用只拉桿實現。
實現方式如下：

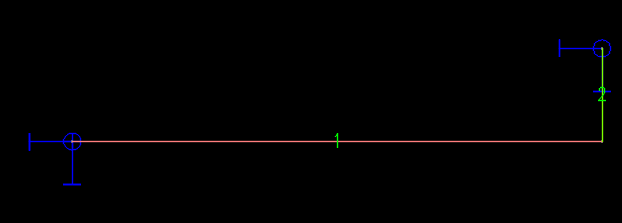

如下圖所示懸臂梁右側要施加只壓支座，我們采用單元2設置成只拉單元，并在單元2上部施加固鉸支座，這樣即可模擬懸臂梁右側施加只壓支座。

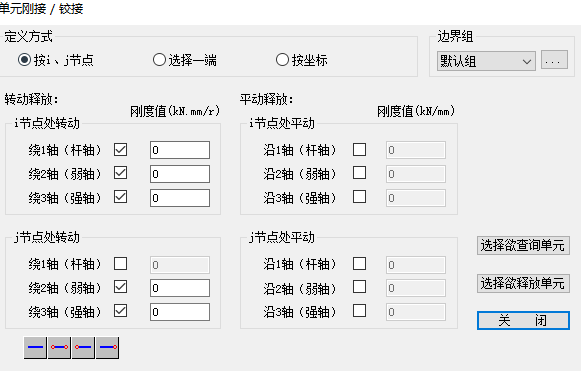

注意：1）只拉單元要做單元釋放，因此單元2上部也可采用固定支座。
2）單元2應采用大剛度，小質量。這樣能更好對應只壓支座。
