3D3S Design V2020.0.9修改內容

一、新增功能

1.1  增加了對鋼結構防火設計中自定義溫度曲線幅值較低時，材料參數為0能夠完成驗算的情況考慮；

1.2  增加了解鎖鋼結構防火模型刪除計算結果的功能；

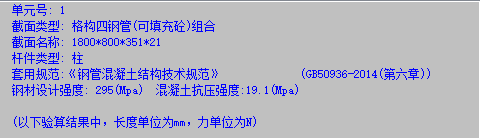

1.3  補充了格構式圓管混凝土構件按照GB50936-2014《鋼管混凝土結構技術規范》第六章的驗算；

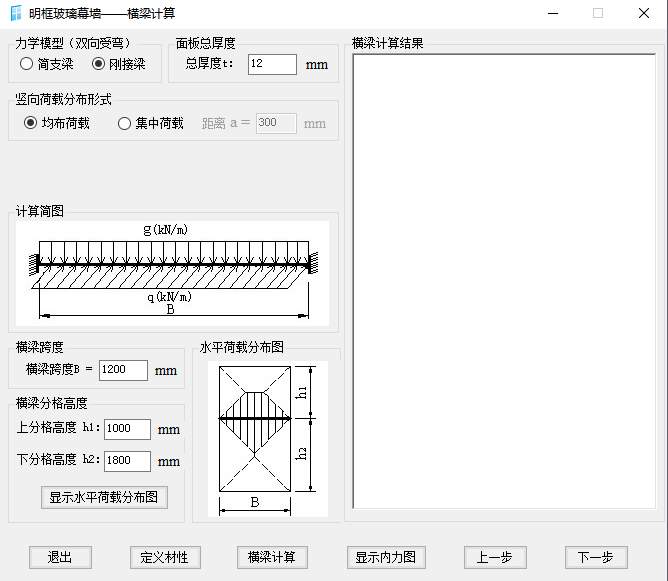

1.4  框式幕墻橫梁新增兩端固結支座；

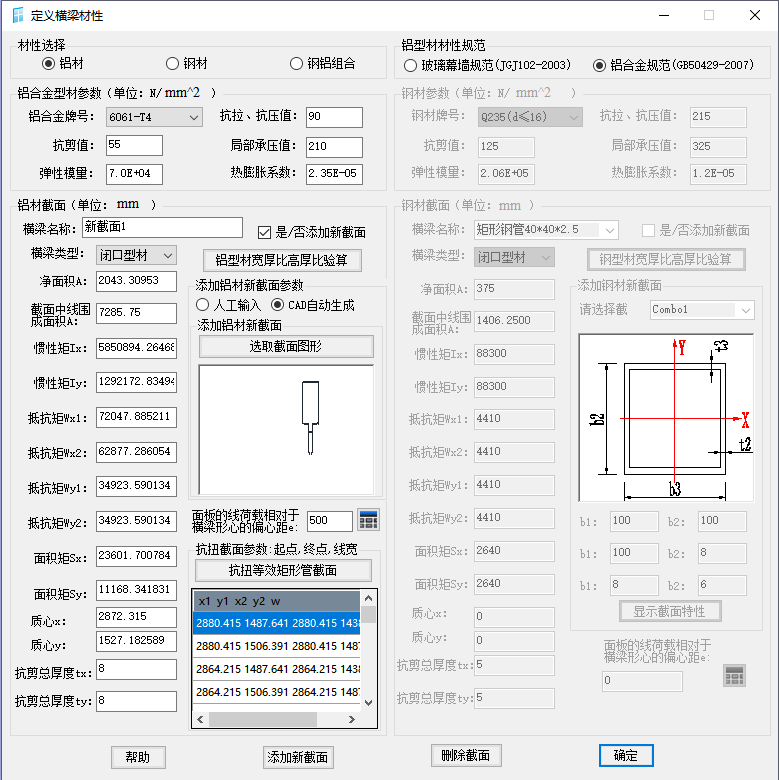

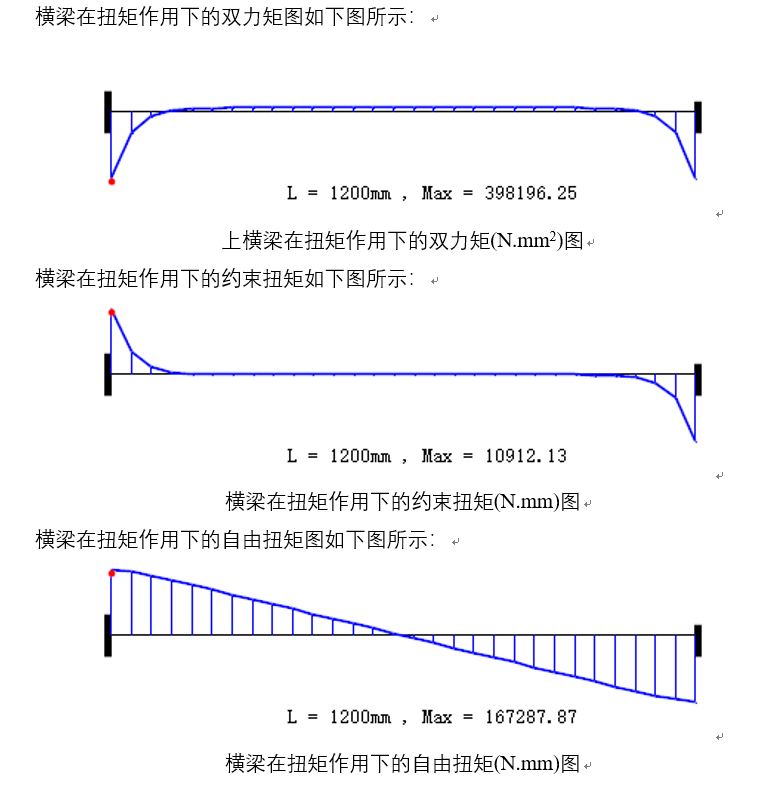

1.5  框式幕墻橫梁新增等效抗扭矩形管參數輸入，強度驗算考慮約束扭轉，計算書新增橫梁雙力矩、約束扭轉力矩和自由扭轉力矩圖；



1.6 幕墻夾膠玻璃驗算支持最新版上海市幕墻規范《建筑幕墻工程技術標準》（DGTJ08-56-2019）；

二、修改內容

2.1 修改了按等分移動節點到直線或曲線功能錯誤的問題；

2.2 修改了單管塔繪制施工圖失敗的問題；

2.3 修改了重新打開索膜模型時膜面分區信息丟失的問題；

2.4 修改了簡支梁相交打斷后導致原有支座丟失的問題；

2.5 調整了地震組合下膜應力的計算精確度；

2.6 修改了長細比不滿足構件在使用截面優選功能后未調整截面至正確結果的問題；

2.7 提升了荷載組合較多情況時基礎設計工具箱查看word計算書的速度；

2.8 修改了由于墻板截面的邊界節點數過多導致生成墻肢連梁錯誤的問題；

2.9 修改了在規范中自定義局部穩定控制值對變截面桿件穩定驗算未生效的問題；

2.10     修改了螺栓設計結果顯示功能篩選失敗螺栓異常的問題；

2.11     調整了門架節點設計驗算中讀取桿端內力和計算節點內力的功能；

2.12     修改了輔助螺孔-選擇兩點生成夾角功能將與-Z方向夾角識別為正的問題；

2.13     修改了施工圖圖紙通過Design保存后生成了模型數據文件夾的問題；

2.14     修改了模型較為復雜時完成驗算后查詢砼構件結果異常的問題。
