3D3S 軟件應用常見問題
問題 構件驗算結果w/l是指什么
軟件
通用模塊
操作類型
計算
難度
初級
在設計驗算結果中的 W/L 是什么意思：
W 表示構件的最大位移減去構件支撐點間在最大位移發生處插值之差，如下圖；

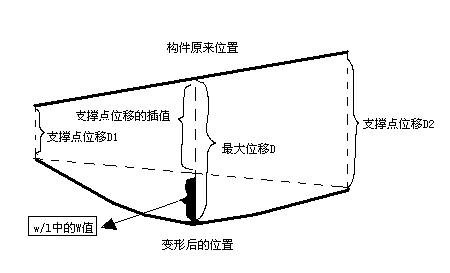

構件撓度W/L中 W 的取法
在軟件得到 W 后 L 表示該桿件支撐點間的距離：
① 對于兩端鉸接的單元 L 為單元的長度；
② 對于梁來說，L 表示桿件支撐點間的距離（和軟件在自動得到計算長度時的計算方 法相同）；
桁架結構多為軸心受力構件，因此單根構件的 W/L 一般很小，但結構整體的位移需要 用戶在計算內力后查詢得到最大位移點后手工除以相應的跨度得到，也就是說在設計驗算中 軟件提示的滿足要求僅僅表示軟件內置的幾項驗算參數滿足要求，和結構的在工程設計意義 上的滿足要求不同。
